API 610, BB2 سری

مدارک فنی

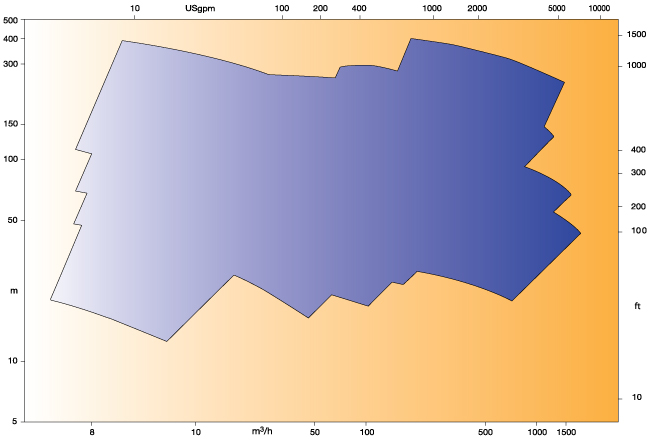

منحنی همپوشانی

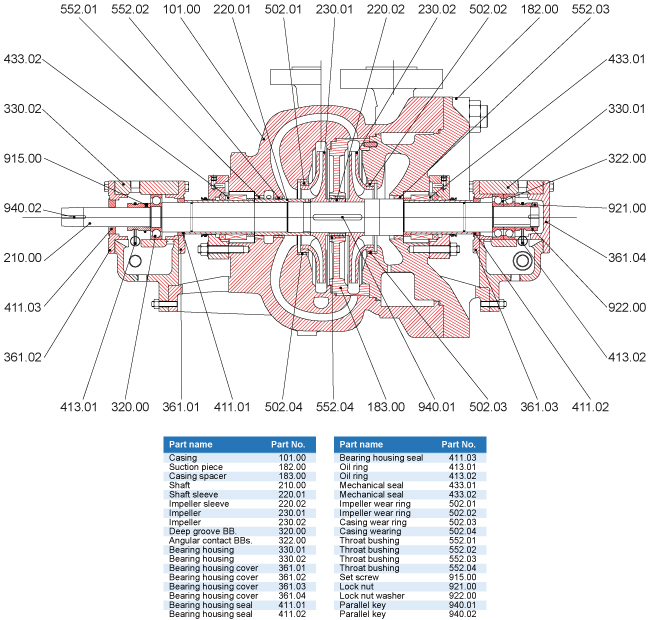

نمای برشی

معرفی

  • کاتالوگ

    سری API 610, BB2 - سال 1394

  • فرمهای دیتاشیت

    فرم دیتاشیت سری API 610 ،BB2

محدوده عملکرد هیدرولیکی پمپ های سری BB2



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • فرآوری مواد شیمیایی
    • تولید، پالایش و پخش مواد نفتی
    • پتروشیمی
    • فرآیندهای معدنی
    • انتقال سیالات دارای دمای بالا
    • انتقال سیالات در صنایع نفت و گاز

  • مزایا

    • مناسب برای استفاده در سیستمهایی که در آنها فشار در مکش پمپ بالاست
    • در نظر گرفتن 3 میلی متر ضخامت مازاد جهت خوردگی مجاز مطابق با استاندارد API 610
    • داشتن رینگهای سایشی، بوشهای محور قابل تعویض
    • لقی های مجاز بین قطعات مطابق با آخرین ویرایش API 610
    • طراحی مستحکم محور و یاتاقان بندی
    • به حداقل رسیدن نیروهای محوری به دلیل استقرار پشت به پشت پروانه ها
    • وجود چندین محدوده عملکرد هیدرولیکی برای هر سایز پمپ
    • طراحی محفظه آب بندی به نحوی که نصب کارتریجهای مطابق با استاندارد API 682 را ممکن سازد.
    • قابلیت دمونتاژ روتور بدون جداسازی لوله های مکش و رانش به منظور سهولت نگهداری و تعمیرات

  • سایر ویژگیها

    • تنوع انتخاب متریال ساخت مطابق با جدولH1 API 610
    • تنوع در انتخاب نوع سیستم آب بندی و پلان های مربوط به آن مطابق با استاندارد API 682
    • قابلیت ارائه سیستم خنک کاری برای یاتاقانها و محفظه سیل جهت سرویس های دما بالا
    • دارای فلنجهای #600 مطابق با ASME B16.5، کلاس های بالاتر نیز بسته به شرایط کارکرد قابل ارائه می باشد
    • امکان ارائه پروانۀ طبقه اول به صورت دو مکشه دارای چشمی هایی با قطر بزرگ جهت کاهش NPSHr
    • قابلیت ماشینکاری پروانه ها جهت دستیابی به نقاط خاص عملکردی
    • قابلیت کوپل شدن با الکتروموتور یا دیزل موتور
    • قابلیت نصب ابزار دقیق گوناگون به منظور مانیتورینگ پارامترهای عملکردی مانند دما، فشار و ارتعاش...
    • امکان ساخت شاسی به صورت استاندارد و یا سفارشی

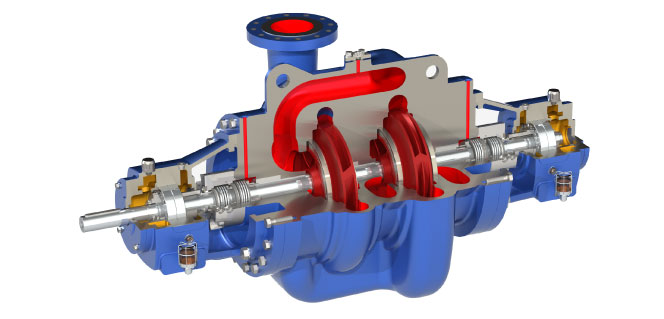

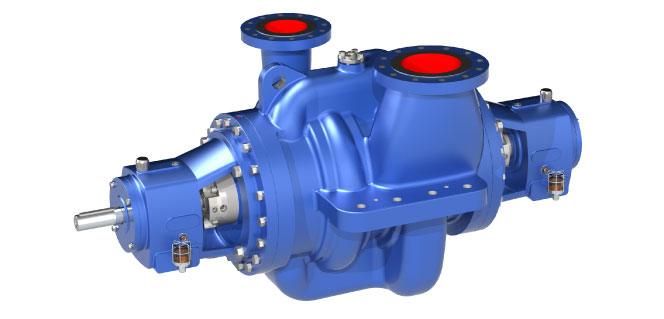

پمپ گریز از مرکز یک یا دو طبقۀ افقی طراحی شده مطابق با الزامات API 610 برای مدل BB2



  • دبی (بیشینه): 1500 متر مکعب در ساعت
  • هد (بیشینه): 260 متر
  • سرعت (بیشینه): 3000 دور در دقیقه
  • کلاس فشاری مکش: تا 20 بار
  • فشار کاری مجاز (بیشینه): 60 بار
  • گستره دمای کاری: از 15- تا 400 درجه سانتیگراد
  • دمای طراحی: 180 درجه سانتیگراد
