API 610, VS1 سری

مدارک فنی

منحنی همپوشانی

معرفی

  • کاتالوگ

    سری API 610, VS1 - سال 1394

  • فرمهای دیتاشیت

    فرم دیتاشیت سری BB1 افقی کوپل شده با الکتروموتور

    فرم دیتاشیت سری BB1 افقی کوپل شده با دیزل موتور

    فرم دیتاشیت سری BB1/V k (نصب عمودی)

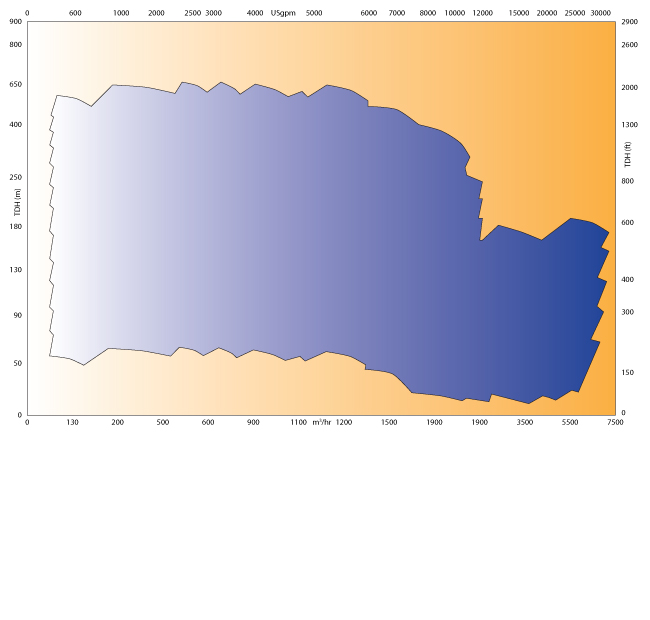

محدوده عملکرد هیدرولیکی پمپ های سری VS1



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • پالایش و پخش مواد هیدروکربنی
    • تغذیه آب مورد نیاز بویلر (BFWP)
    • سیستمهای فشار قوی آب
    • انتقال نفت خام
    • انتقال میعانات فشار قوی
    • سیستم های توزیع آب
    • انتقال مواد شیمیایی
    • صنایع پتروشیمی
    • صنایع معدنی
    • صنایع دریایی
    • تولید برق
    • واحدهایی نمک زدایی آب شور
    • انتقال آب خنک کاری
    • سیستم های آتش نشانی

  • مزایا

    • قابلیت استفاده یک یا چند پروانه از نوع بسته
    • انتقال صحیح گشتاور با استفاده از درگیر بودن محور و پروانه(ها) توسط خار
    • اتصال طبقات به یکدیگر توسط پیچ برای حفظ یکپارچگی پمپ (در طرح توربینی)
    • موقعیت مناسب نازل تخلیه پمپ از نظر حداقل فضای اشغال شده
    • یاتاقان بندی مستحکم موجب ایزوله شدن کامل الکتروموتور نسبت به نیروهای محوری گردیده است
    • روانکاری یاتاقانهای میانی (هیدرودینامیکی) توسط سیال پمپ شونده
    • حذف نیروهای شعاعی وارده بر محور در طرح توربینی
    • بازدهی هیدرولیکی بالا
    • قابلیت استفاده از چندین نوع سیستم آب بندی بنابر الزامات بهره برداری از پمپ
    • دارای محوری با سایز سفارشی که توسط لوله تخلیه پمپ محصور شده است

  • سایر ویژگیها

    • تنوع در انتخاب متریال ساخت
    • تنوع در انتخاب سیستم آب بندی
    • قابلیت تغییر طرح پمپ برای سرویسهای غیر نفتی
    • قابلیت ماشینکاری پروانه جهت دستیابی به نقاط خاص عملکردی
    • محدوده وسیعی از طراحی هیدرولیکی به منظور استفاده در  صنایع مختلف و کاربردهای گوناگون
    • تنوع در انتخاب نوع روانکار
    • قابلیت نصب ابزار دقیق گوناگون به منظور مانیتورینگ پارامترهای عملکردی مانند دما، فشار و ارتعاش...
    • امکان ساخت شاسی به صورت استاندارد و یا سفارشی

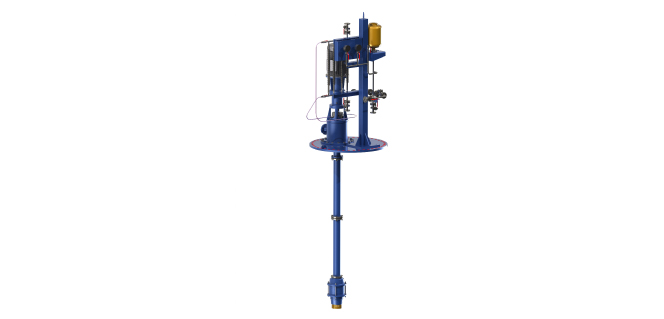

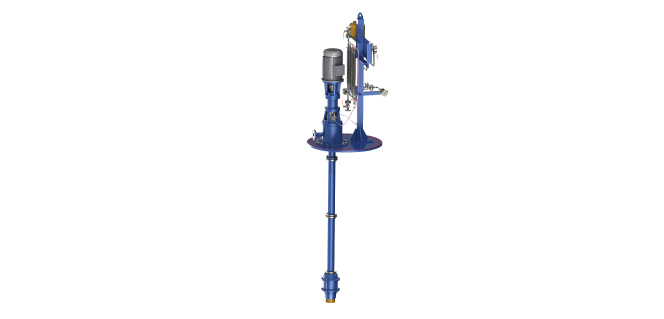

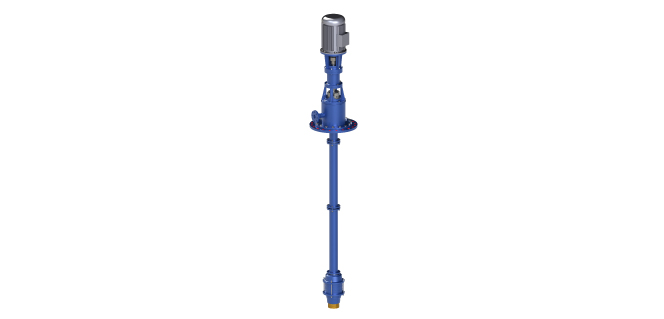

اين پمپ ها از نوع عمودی شفت و غلافیِ طبقاتی می باشند که بر اساس الزامات استاندارد API610 ویرایش یازدهم برای پمپهای مدل VS1 طراحی شده اند.



  • دبی (بیشینه): 7200 متر مکعب در ساعت
  • هد (بیشینه): 650 متر
  • سرعت (بیشینه): 3000 دور در دقیقه
  • فشار کاری مجاز (بیشینه): 70 بار
  • گستره دمای کاری: از 15- تا 150 درجه سانتیگراد
  • دمای طراحی: 85 درجه سانتیگراد
